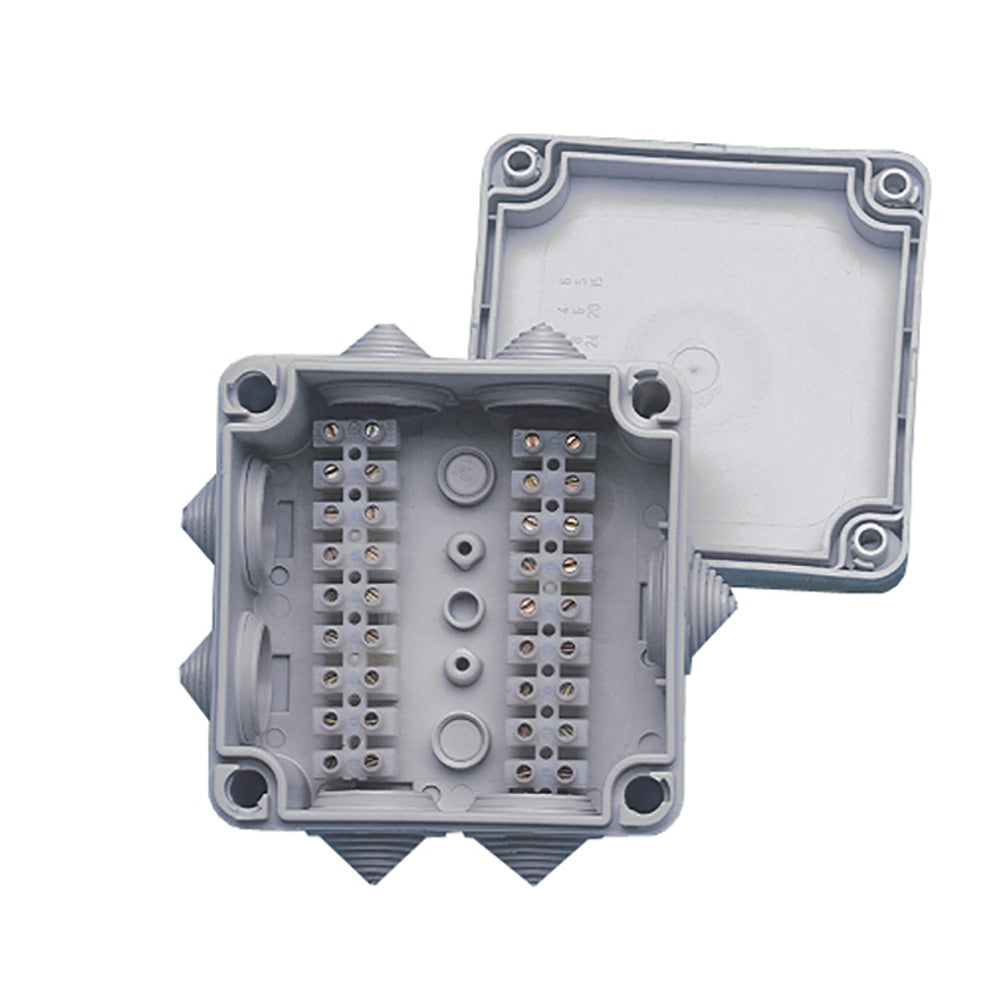

Caja de conexiones Newmar PX-3 [PX-3]

Caja de conexiones PX-3

Esta caja de conexiones impermeable es ideal para realizar conexiones de cableado encima o debajo de cubiertas, incluso en áreas sujetas a salpicaduras ocasionales.

Tiras de conectores instaladas en cajas

El nailon moldeado encierra pares de conectores que utilizan compresión de tornillo para asegurar los cables sin el uso de terminales. Ideal para instalaciones electrónicas. Los cilindros de latón capturan los cables y se mantienen en su lugar con un “dedo” de acero inoxidable comprimido por un tornillo. El tornillo no hace contacto con los cables, protegiendo los hilos de cobre de cortes y roturas y cumpliendo con los estándares ABYC.

Características:

• Similares a las cajas de conexiones de la serie BX, pero fabricadas con polipropileno resistente, no corrosivo y de alto impacto.
• La cubierta a presión proporciona un sello hermético
• Las entradas de cables de diámetro graduado “universales” cortadas a medida se adaptan a una amplia gama de cables
• Tiras de conectores de múltiples posiciones con terminales de cable de compresión de tornillo “cautivo” instalados; consulte la matriz a continuación para conocer las especificaciones de las tiras de conectores por caja
• Se proporcionan múltiples orificios ciegos para el acceso a los conductos (además de las entradas de cables)
• Clasificación de impermeabilidad IEC: IP55: "El agua proyectada en chorros contra el gabinete desde cualquier dirección no tendrá efectos dañinos".

Especificaciones:

• Número de tiras de conectores: 2
• Posiciones por tira: 9
• Calibre máximo del cable: 16
• Número de puertos de entrada de cables: 7
• Número de entradas de cables instaladas: 7
• Entradas de cable de repuesto proporcionadas: 0
• Rango de diámetro del cable (pulgadas): 0,14 – 0,99
• Rango de diámetro del cable (mm): 3,5 – 25,5
• Tamaño de la caja (pulgadas): 4,45 x 4,45 x 2,29
• Tamaño de la caja (cm): 11,3 x 11,3 x 5,8

Especificaciones:

• Tipo: Caja de conexiones
• Dimensiones de la caja: 3"H x 7"W x 9"L PESO: 0.5 lbs
